Mange tror, at en automatsikring bare er en kontakt i tavlen, som man kan vippe op igen, når strømmen går. Så enkelt er det ikke. Når en automatsikring slår fra, fortæller den dig, at noget i kredsløbet ikke er, som det skal være.
Hvis du vil forstå hvordan virker en automatsikring, og hvad du selv roligt kan gøre, før du ringer efter hjælp, så er det her den praktiske forklaring. Du får ikke kun teorien, men også den version, der giver mening ude i boligen eller i virksomheden, når lyset pludselig går, og tavlen er det eneste sted, du kan starte.
Pludselig blev der mørkt – hvad nu?
Det sker tit på samme måde. Kaffemaskinen kører, ovnen er i gang, måske lader noget elektronik op, og så bliver der stille. Lyset forsvinder i et rum eller i en hel del af huset, og du står foran tavlen og tænker, om det bare er “en sikring, der er gået”.
Det er netop her, mange gør det samme. De slår bare sikringen til igen uden at tænke over, hvorfor den slog fra. Nogle gange virker det. Andre gange ryger den med det samme igen. Og det er den vigtige forskel. En enkelt udkobling kan være en tydelig reaktion på en belastning eller en fejl. Gentagne udkoblinger er et signal, du skal tage alvorligt.
Hvis du er i tvivl om, hvad du kigger på i tavlen, kan du også se vores guide til hvordan en sprunget sikring ser ud. Det hjælper især, hvis du står med en ældre tavle eller er usikker på, hvilken gruppe der er ramt.
Det vigtigste først
En automatsikring er ikke lavet for at irritere dig. Den er lavet for at beskytte installationen.
Når den slår fra, er det normalt ikke dine apparater, den først og fremmest “redder”. Den beskytter ledningerne og installationen mod forhold, der kan udvikle varme og i værste fald give alvorlige skader.
Når en sikring bliver ved med at slå fra, er løsningen sjældent at prøve hårdere. Løsningen er at finde årsagen.
Det du får ud af at kende tavlen
Når du ved, hvad automatsikringen reagerer på, bliver tavlen mindre mystisk. Du kan hurtigere skelne mellem noget, du selv kan undersøge roligt og sikkert, og noget der kræver en elektriker med det samme.
Det giver tryghed. Især i boliger, sommerhuse, mindre erhverv og foreninger, hvor strømudfald hurtigt forstyrrer hverdagen.
Hvad er en automatsikring egentlig?
En automatsikring er den moderne afløser for den gamle smeltesikring. Forskellen er praktisk og vigtig. Hvor en smeltesikring typisk skulle skiftes ud efter en fejl, kan en automatsikring kobles til igen, når fejlen er fundet og belastningen er fjernet. SIK beskriver den som en genindkoblingsbar afbryder, der beskytter mod både overbelastning og kortslutning, og de peger samtidig på, at valg af B-, C- og D-karakteristik har betydning for, hvor hurtigt den kobler ud ved forskellige strømspidser (SIK om valg og beskyttelse af automatsikring).
Det vigtigste er ikke, at den kan slås til igen. Det vigtigste er, hvad den beskytter.
Ledningernes vagtpost
Mange tænker, at sikringen sidder der for apparaternes skyld. I praksis er dens hovedopgave at passe på ledningerne i installationen. Hvis et kredsløb bliver belastet forkert, eller hvis der opstår en fejl, skal sikringen afbryde, før varmeudviklingen bliver farlig.
Det er derfor, vi i faget ofte ser automatsikringen som tavlens vagtpost. Den står ikke og vurderer komfort. Den vurderer belastning og fejlforhold.
Ikke alle automatsikringer reagerer ens
Det er også her, mange overser en vigtig detalje. Der findes ikke bare “en almindelig sikring”. Udløsningskurven betyder noget. En B-karakteristik reagerer anderledes end en C-karakteristik, og D bruges til andre typer belastninger.
Det er ikke nørderi for nørderiets skyld. Det er helt praktisk. Hvis man vælger forkert, kan man få en installation, der kobler ud unødigt, eller en løsning der ikke passer korrekt til den belastning, den skal beskytte.
Praktisk regel: En automatsikring skal passe til både ledningen og den måde, strømmen bliver brugt på. Ikke kun til det tal, der står på fronten.
Derfor giver automatsikringen mening i hverdagen
I en moderne tavle gør automatsikringen fejlfinding hurtigere. Du kan se, hvilken gruppe der er påvirket, og du skal ikke stå med løse sikringsindsatse. Men den bekvemmelighed må ikke forveksles med, at den er ufarlig at “eksperimentere” med.
Hvis den slår fra, er det et tegn. Den skal tages som en beskyttelse, ikke som en irritation.

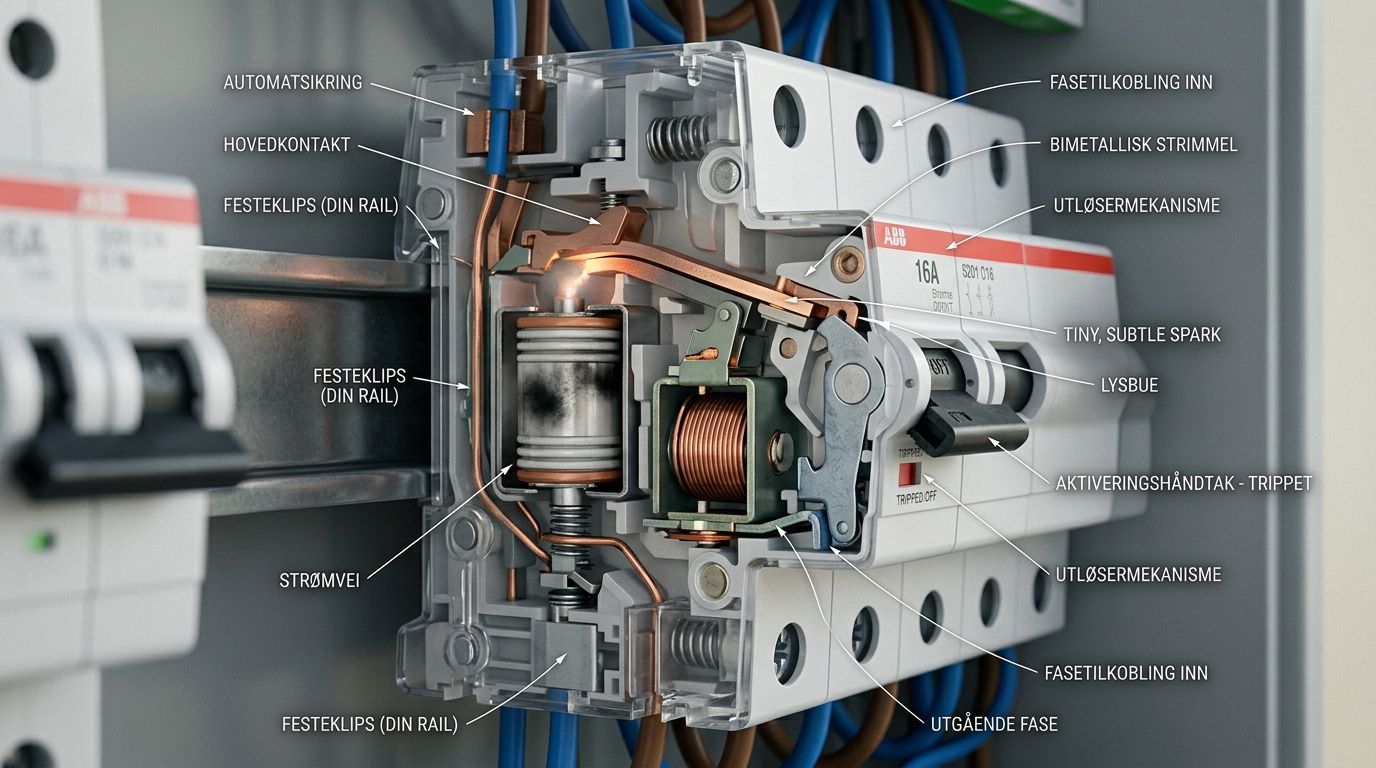

Inde i sikringen: Den termiske og den magnetiske udløsning
Når folk spørger os, hvordan virker en automatsikring, er det her kernen. Den arbejder faktisk med to forskellige måder at koble ud på. Det er også derfor, den kan reagere både på en langsommere overbelastning og på en voldsom fejl.
En automatsikring virker med et bimetal til overbelastning og en elektromagnetisk spole til kortslutning. Bimetallet bliver opvarmet af for høj strøm og bøjer, så kontakten åbner efter en tidsforsinkelse. Spolen reagerer næsten øjeblikkeligt ved meget høje fejlstrømme som ved kortslutning, hvor strømmen kan nå flere tusinde ampere (forklaring af automatsikringens opbygning).
Den termiske del reagerer på belastning over tid
Den termiske del er den tålmodige mekanisme. Den står ikke af ved et meget kort strømspids i samme sekund, noget starter op. Den ser i stedet på, om strømmen ligger for højt længe nok til, at installationen bliver udsat for en farlig påvirkning.
Det er derfor, en automatsikring ikke nødvendigvis slår fra i samme øjeblik, du tænder flere ting. Der kan gå lidt tid, fordi bimetallet først skal blive varmt nok til at udløse mekanismen.
I praksis er det smart. Kortvarige påvirkninger kan forekomme i helt almindelig brug. Men hvis den høje belastning fortsætter, bryder automatsikringen kredsløbet.
Den magnetiske del reagerer med det samme
Kortslutning er en anden type fejl. Her er der ikke tale om “lidt for meget på én gang”. Her er der tale om en voldsom fejlstrøm, som installationen ikke må stå og tage imod.
Den elektromagnetiske spole fungerer som nødstop. Når fejlstrømmen bliver meget høj, kobler den ud næsten med det samme. Det er den hurtige del af beskyttelsen.
En overbelastning er ofte en belastning, der får lov at udvikle sig. En kortslutning er en fejl, der kræver øjeblikkelig afbrydelse.
Hvorfor det betyder noget for dig
For en boligejer eller driftsansvarlig betyder det her én ting. Den samme automatsikring kan reagere på forskellige problemer, men den gør det ikke på samme måde.
Det er også grunden til, at man ikke kan tolke alle udkoblinger ens. Hvis en gruppe falder efter lidt tid med mange apparater i brug, peger det i én retning. Hvis den ryger med det samme, når noget tilsluttes, peger det ofte i en anden.
Når vi fejlsøger, er den forskel meget nyttig. Den fortæller nemlig noget om, hvilken type problem vi leder efter.
Overbelastning versus kortslutning: Forstå hvad fejlen betyder
De to ord bliver tit blandet sammen. Men i praksis er forskellen vigtig, fordi de peger på forskellige typer fejl.
Overbelastning i hverdagen
Overbelastning er den fejl, mange faktisk selv skaber uden at tænke over det. Det klassiske eksempel er flere strømkrævende apparater på samme gruppe. Det kan være køkkenudstyr, varmeapparater eller andet udstyr, der samlet presser kredsløbet mere, end det er tænkt til.
Danske fagkilder beskriver, at en 1,5 mm² leder i en boliginstallation typisk højst må beskyttes af en 13 A sikring for at forhindre, at ledningen bliver så varm, at der opstår brandfare. Pointen er, at automatsikringen skal afbryde, før ledningen når et farligt temperaturniveau (forklaring om sikringsstørrelser og ledertværsnit).
Det er et godt billede på, hvad automatsikringen faktisk gør. Den siger ikke “nu er apparatet træls”. Den siger “den her ledning må ikke blive varmere”.
Kortslutning er en anden slags fejl
Kortslutning er mere pludselig og mere alvorlig. Det kan skyldes en beskadiget ledning, fugt i et produkt, en intern fejl i et apparat eller en skade i installationen.
Typisk vil det vise sig ved, at sikringen slår fra meget hurtigt. Nogle gange i samme øjeblik et apparat tændes eller tilsluttes.
Sådan tænker vi om forskellen i praksis
Når vi står ude ved en tavle, vurderer vi ofte fejlen ud fra mønstret:
- Belastningsmønsteret: Slår gruppen først fra, når flere ting kører samtidig, peger det ofte mod overbelastning.
- Tidspunktet: Falder den straks, når ét bestemt apparat tændes, er kortslutning eller apparatfejl mere sandsynlig.
- Omfanget: Er det én gruppe, der er ramt, eller flere dele af installationen. Det siger ofte noget om, hvor fejlen ligger.
Det er også her, man skal passe på med gætværk. Hvis man bare bliver ved med at genindkoble uden at forstå mønstret, kan man overse en reel fejl i installationen.

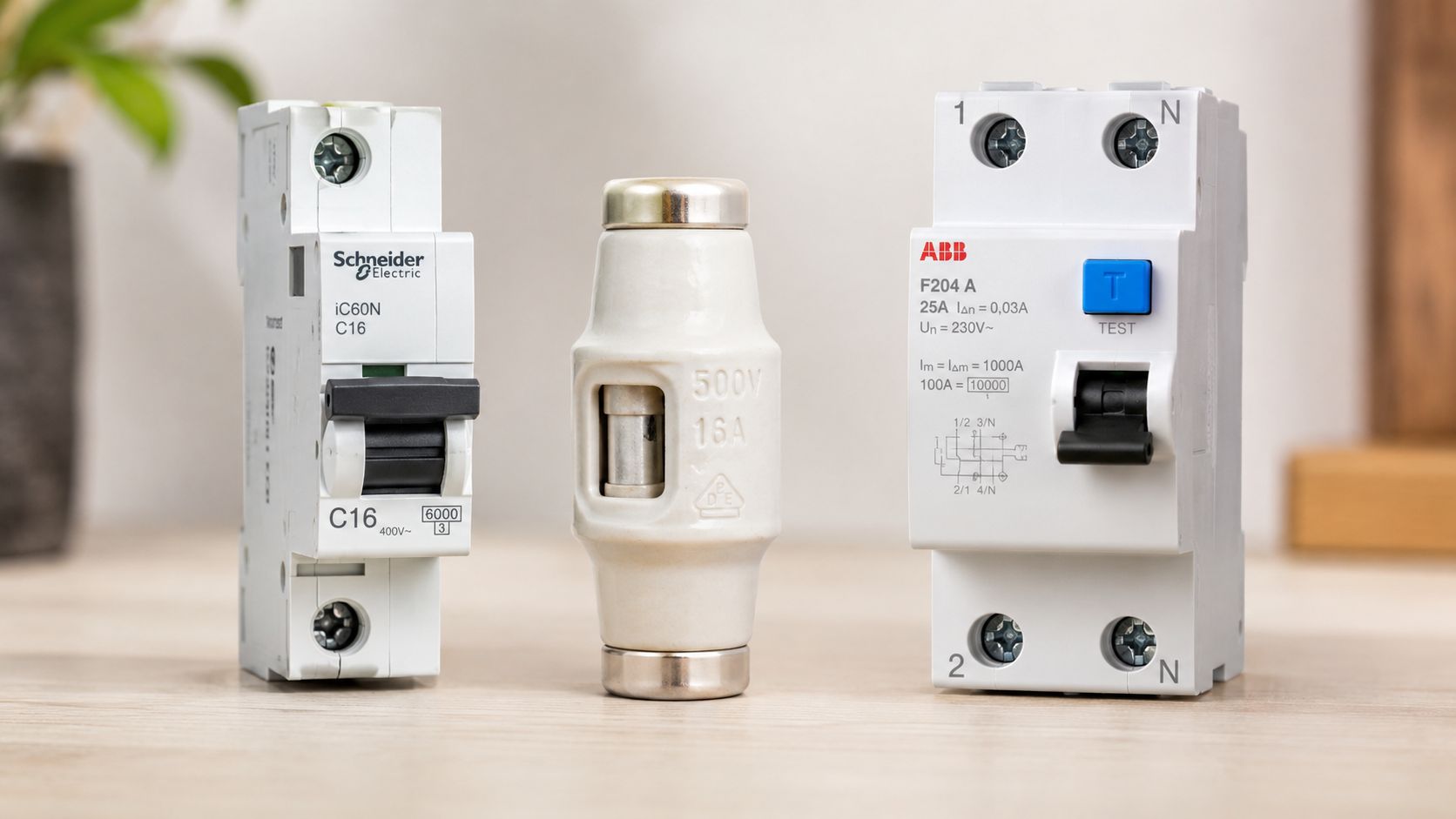

Kend forskel på automatsikring, smeltesikring og HPFI-relæ
Det her er et sted, hvor mange bliver snydt af navnene. Alt i tavlen ligner for mange bare “sikringer”, men komponenterne har ikke samme opgave.
En automatsikring beskytter ikke direkte mod fejlstrøm, der kan give stød. Den skal indgå i en samlet beskyttelse sammen med et HPFI-relæ, som afbryder ved små fejlstrømme for at beskytte personer. En automatsikring alene er altså ikke nok til at dække alle risici for stød eller brand (forklaring om sikringer og automatsikringer).
Hvis du vil læse mere om forskellen mellem de to vigtigste beskyttelser i tavlen, har vi også samlet det i guiden om HFI vs. HPFI.
Automatsikringen beskytter installationen
Automatsikringen holder øje med strømforhold, der kan skade ledninger og udstyr. Den er der for at koble ud ved overbelastning og kortslutning.
Det gør den til en central del af brandsikkerheden i installationen. Men den kan ikke alene stå for personbeskyttelsen.
Smeltesikringen er den ældre løsning
Smeltesikringen kender mange fra ældre tavler. Når den har gjort sit arbejde, skal den udskiftes. Det er den store praktiske forskel i forhold til automatsikringen.
Selve idéen er den samme. Der skal være en beskyttelse, som afbryder ved fejl. Men automatsikringen er mere brugervenlig i drift og gør fejlsøgning lettere i dagligdagen.
HPFI-relæet beskytter mennesker
HPFI-relæet har en anden rolle. Det reagerer på fejlstrøm. Med andre ord på strøm, der ikke går den vej, den skal.
Det er den komponent, man typisk forbinder med beskyttelse mod elektrisk stød. Derfor er det en myte, når nogen siger, at “jeg har jo automatsikringer, så jeg er dækket ind”.
Automatsikringen er brandvagten. HPFI-relæet er livvagten. Begge dele skal fungere, hvis installationen skal være tryg.
Det der ikke virker
Det virker ikke at behandle hele tavlen som én samlet afbryder, hvor alt bare kan klikkes til igen. Hvis et HPFI-relæ falder, er det en anden type problem end en udløst automatsikring. Og hvis du ikke skelner mellem dem, bliver fejlsøgningen unødigt besværlig.
Når din automatsikring slår fra: Simpel fejlfinding du selv kan klare
Her er den del, der er nyttig i praksis. Ikke som gør-det-selv elarbejde, men som sikker første sortering.
Start roligt og systematisk

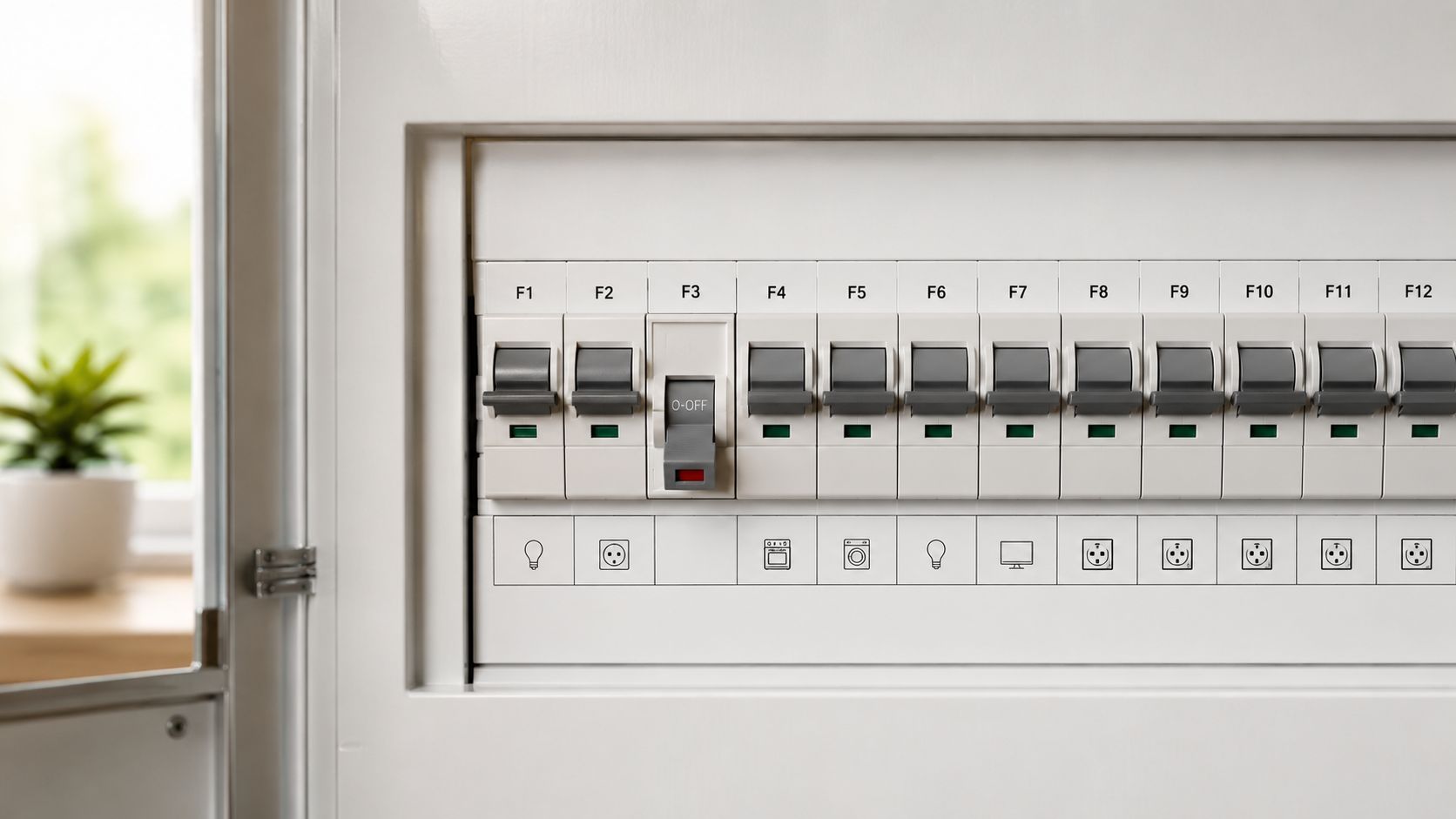

Gå hen til tavlen og find den gruppe, der er slået fra. Kig derefter på, hvad der er tilsluttet den gruppe. Det er ofte i den ende, svaret ligger.
Til boliginstallationer bruges automatsikringer ofte med karakteristik B eller C. B-karakteristik er hurtig og bruges typisk til lys og stikkontakter, mens C-karakteristik er langsommere og tåler højere startstrømme fra for eksempel motorer. De findes typisk fra 0,5–63 A og til 230/400 V AC (NDLA om automatsikringer og karakteristik).
Det betyder i praksis, at noget udstyr godt kan opføre sig forskelligt ved opstart. En maskine eller et værktøj med motor kan give en anden belastning i opstartsøjeblikket end en lampe eller en oplader.
En enkel metode der ofte virker
Prøv denne rækkefølge:
-
Find den berørte gruppe
Se, hvilken automatsikring der er koblet ud. -
Afbryd det tilsluttede udstyr
Sluk eller træk stik ud til apparater på den gruppe. Især det, der senest blev taget i brug. -
Genindkobl sikringen
Slå automatsikringen til igen. -
Tænd ét apparat ad gangen
Så kan du se, om et bestemt produkt udløser problemet.
Det du ikke skal gøre
Bliv ikke ved med at slå den til igen, hvis den falder med det samme. Slet ikke hvis der ikke engang er noget tændt på gruppen. Så er der en reel fejl, som skal undersøges.
- Undgå gætteri: Skift ikke selv komponenter i tavlen.
- Undgå gentagne forsøg: Mange genindkoblinger løser ikke en fejl i ledning, udstyr eller tavle.
- Undgå at overse mønstre: Hvis det altid sker ved samme apparat, er det en vigtig oplysning til elektrikeren.
Den slags simple observationer gør faktisk fejlfindingen hurtigere og mere præcis, når en fagperson tager over.
Stop her: Hvornår du skal ringe til en autoriseret elektriker
Der er en grænse mellem fornuftig første fejlfinding og arbejde, der hører til i autoriserede hænder. Den grænse er vigtig.
Hvis sikringen bliver ved med at slå fra, hvis noget i tavlen virker varmt, eller hvis du kan lugte brændt plastik, skal du stoppe og få hjælp. Det samme gælder, hvis strømmen forsvinder uden et klart mønster, eller hvis du har en ældre tavle, hvor mærkningerne er uklare.
Valg af korrekt automatsikring med B-, C- eller D-karakteristik afhænger af belastningens startstrøm og den mindste kortslutningsstrøm i kredsløbet. En forkert karakteristik kan give unødige udkoblinger eller i værste fald manglende sikker frakobling, og Sikkerhedsstyrelsen understreger, at man skal kontrollere IKmin/IKmax og udløsekarakteristik. Det er en opgave for en fagperson (Sikkerhedsstyrelsens undervisningsmateriale om valg af minikredsbryder).
Typiske tegn på at du skal stoppe
-
Sikringen falder straks igen
Også selv om belastningen er fjernet. -
Du oplever lugt eller misfarvning
Det kan pege på varmeudvikling eller dårlig forbindelse. -
Tavlen er uoverskuelig eller gammel
Utydelige grupper og blandede løsninger gør fejl vanskeligere at vurdere sikkert.
Når problemet sidder i tavlen, i ledningsføringen eller i valget af beskyttelse, er det ikke et spørgsmål om at prøve sig frem. Det er et spørgsmål om at måle korrekt og vælge rigtigt.
