Kortslutning: årsager, fejlfinding og sikker afhjælpning

Mange tror, at det bedste råd ved en kortslutning er at slå sikringen til igen og se, om strømmen bliver. Det kan skjule årsagen i stedet for at løse den. Hos El-Team Sjælland ApS anbefaler vi en mere systematisk tilgang: Gør situationen sikker, notér omstændighederne, og få skelnet mellem et defekt apparat, fugt, overbelastning og en fejl i installationen.

Kortslutning er mere end en udløst sikring

En kortslutning er en utilsigtet forbindelse mellem ledere med forskelligt elektrisk potentiale og meget lav modstand. Strømmen kan derfor stige voldsomt og udvikle varme, som installationen ikke er beregnet til at tåle vedvarende.

Når sikringen afbryder, er det beskyttelsen, der reagerer. Det fortæller ikke i sig selv, om fejlen er væk, eller om kabler, klemmer og tavlemateriel har taget skade. At lyset kommer tilbage, er altså ikke det samme som, at installationen er undersøgt.

En udløsning fortjener en forklaring

Ved Sikkerhedsstyrelsens kontrol af 89 kiosker og mindre forretninger i 2020 var kun 6 installationer helt i orden, cirka 6,7 %, og mere end hver tredje eltavle var ikke lukket korrekt eller havde skader i afdækningen. Kontrollen dokumenterer ikke, at fejlene alle var kortslutninger. Den viser derimod, hvorfor synlige mangler og beskyttelsesudstyr skal tages alvorligt.

Praktisk hovedregel: En udløst sikring er et symptom. Den rigtige løsning afhænger af, hvad der fik den til at udløse.

For dig betyder det, at næste skridt ikke nødvendigvis er en ny sikring. Det kan være at tage et defekt apparat ud af brug, få undersøgt en fugtig udendørs installation eller få målt en fejl i en fast ledning.

Du får nedenfor konkrete holdepunkter for at genkende fejlen, håndtere situationen sikkert og samle oplysninger, der gør fejlfindingen mere målrettet. Vi skriver som El-Team Sjælland ApS, autoriseret elinstallatør, med erfaring fra arbejde i private hjem og virksomheder på Sjælland.

Hvad kortslutning er, og hvorfor strømmen bliver farlig

En haveslange kan hjælpe med at forklare forskellen mellem den planlagte vej og en utilsigtet vej. Vandet skal frem til slangens munding og bruges dér. Opstår der en lækage, tager noget af vandet en anden vej.

Billedet har en begrænsning: Et lille hul i en slange svarer ikke præcist til en elektrisk kortslutning, og vandtrykket bliver ikke automatisk større. Det nyttige ved sammenligningen er den utilsigtede vej. Ved en kortslutning kan strømmen løbe uden om den belastning, der normalt begrænser den.

Elektrisk modstand begrænser strømmen. Når modstanden i fejlvejen bliver meget lav, kan strømmen blive meget høj. Det er grundideen i Ohms lov, men i en virkelig installation skal vi også tage højde for kablernes og forsyningens samlede impedans.

Overbelastning og kortslutning er forskellige fejl

Ved overbelastning bruger de tilsluttede apparater tilsammen mere strøm, end kredsen er dimensioneret til. Et tænkt eksempel er flere strømkrævende apparater på samme gruppe. Der behøver ikke være en beskadiget ledning.

Ved kortslutning er der derimod opstået en elektrisk fejlvej. Strømstigningen kan være pludselig, og beskyttelsen skal begrænse følgerne. Derfor er det vigtigt ikke at bruge ordet kortslutning om enhver strømafbrydelse.

• Automatsikringer og smeltesikringer beskytter mod for høj strøm. Vi forklarer mekanismen nærmere i vores gennemgang af, hvordan en automatsikring virker.
• HPFI eller RCD registrerer en ubalance mellem strømmen ud og tilbage. Den funktion er ikke det samme som kortslutningsbeskyttelse.

Varmen kan skade mere end fejlstedet

Høj fejlstrøm kan opvarme ledere og beskadige isolering. Dårlige forbindelser kan desuden give lokal varmgang, og en løs klemme kan kræve reparation, selv om sikringen ikke bliver ved med at udløse.

Det er derfor ikke nok at undersøge, om et apparat stadig fungerer. Vi skal også vurdere de forbindelser og beskyttelser, der har været involveret. En kortslutning er en fejltilstand, ikke noget installationen skal fortsætte med at arbejde med.

Typiske årsager til kortslutning i danske hjem og virksomheder

En udløst sikring fortæller sjældent hele historien. Jeg starter derfor med en lille logbog: tidspunkt, gruppe, hvad der var tilsluttet, og om der lige var sket noget i bygningen. Mønsteret skiller oftest et defekt apparat fra fugt, overbelastning og en fejl i den faste installation, så vi ikke udskifter komponenter i blinde.

Steder vi skal have med i undersøgelsen

• Beskadigede kabler. Et bor eller søm kan ramme isoleringen i en væg. Synlige ledninger kan blive klemt, bøjet skarpt eller trukket ved flytning. Fortæl os, hvis fejlen kom efter ophængning, renovering eller nyt inventar.

• Defekte apparater. Et varmeelement, en slidt stikprop eller en klemt tilledning kan udløse fejlen. Hvis samme apparat får gruppen til at falde ud på flere kredse, er det et stærkt spor.

• Fugt ved elektriske forbindelser. Udendørs stik, havebelysning, kældre og garager skal vurderes ud fra miljøet omkring dem. En fejl efter regn eller kondens peger i en retning, men fugt kan også give jordfejl uden en egentlig kortslutning.

• Løse samlinger og klemmer. En dårlig forbindelse kan udvikle varme og skade materialet omkring sig. Den skal findes og udbedres fagligt, ikke blot spændes tilfældigt med en skruetrækker.

• Fejl efter ændringer. En ny gruppe eller flyttet forsyning kræver mere end pæne forbindelser. Kabelvalg og beskyttelse skal passe til installationens faktiske forhold.

• Ældre, nedbrudt isolering. Alder alene beviser ikke en fejl. Revner, mærker efter varme, lugt og måleresultater er mere brugbare end en generel regel om gammel installation.

Virksomheder skal også se på forsyningen omkring udstyret

I erhverv kan fejlen sidde i maskinen, i tilslutningskablet eller i den faste fordeling, der føder den. Derfor adskiller vi maskinens interne dele fra forsyningspunkt, klemkasse og gruppebeskyttelse. En motor kan have en intern fejl, mens den faste forsyning er i orden. Omvendt kan et beskadiget forsyningspunkt give fejl på flere maskiner.

Årsagen afgøres af observationer og målinger: hvornår fejlen opstår, hvad der er tilsluttet, og om isolationen og beskyttelsen reagerer ens ved gentagelse. Det giver en tryggere diagnose end at prøve sig frem med en ny sikring.

Sådan håndterer du en kortslutning sikkert, trin for trin

Er der røg, ild eller tydelig smeltning, skal du ikke begynde at fejlfinde. Din sikkerhed kommer før både apparater og drift.

1. Stop, og hold afstand. Rør ikke ved ledninger, stikkontakter eller tavle med våde hænder. Hold børn og dyr væk, og undlad at flytte udstyr, hvis det indebærer berøring med beskadigede dele.

2. Vurder, om der er akut fare. Ved røg, ild eller et smeltet dæksel forlader du fareområdet og ringer til 112. Gå ikke hen til en rygende eller beskadiget tavle for at betjene den.

3. Afbryd den berørte gruppe, hvis det kan ske sikkert. Brug kun tavlens normale betjeningsgreb uden at fjerne afdækninger. Kan du ikke identificere gruppen, kan hovedafbryderen bruges, hvis tavlen er sikkert tilgængelig. En slukket vægkontakt er ikke tilstrækkelig sikring mod spænding ved arbejde.

4. Frakobl det mistænkte apparat, hvis det er ufarligt. Tag kun stikket ud, når stik, stikkontakt og omgivelser er tørre og uden tegn på varmgang eller skade. Lad en fast tilsluttet maskine være, og forsøg ikke selv at løsne dens ledninger.

5. Undlad gentagen genindkobling. Hvis beskyttelsen udløser igen, skal du stoppe. Sæt aldrig en større sikring i som løsning på fejlen. Det kan ændre installationens beskyttelse uden at fjerne årsagen.

6. Skriv omstændighederne ned. Notér tidspunkt, gruppe og det, der skete umiddelbart før afbrydelsen. Et fotografi af gruppemærkningen kan være nyttigt, hvis du kan tage det uden at nærme dig beskadigede dele.

7. Kontakt en autoriseret elinstallatør. Fejl i tavler, faste ledninger og fast tilsluttede forbrugere skal håndteres fagligt. Reglerne omfatter som udgangspunkt disse arbejder under kravene til autoriserede elinstallatørvirksomheder.

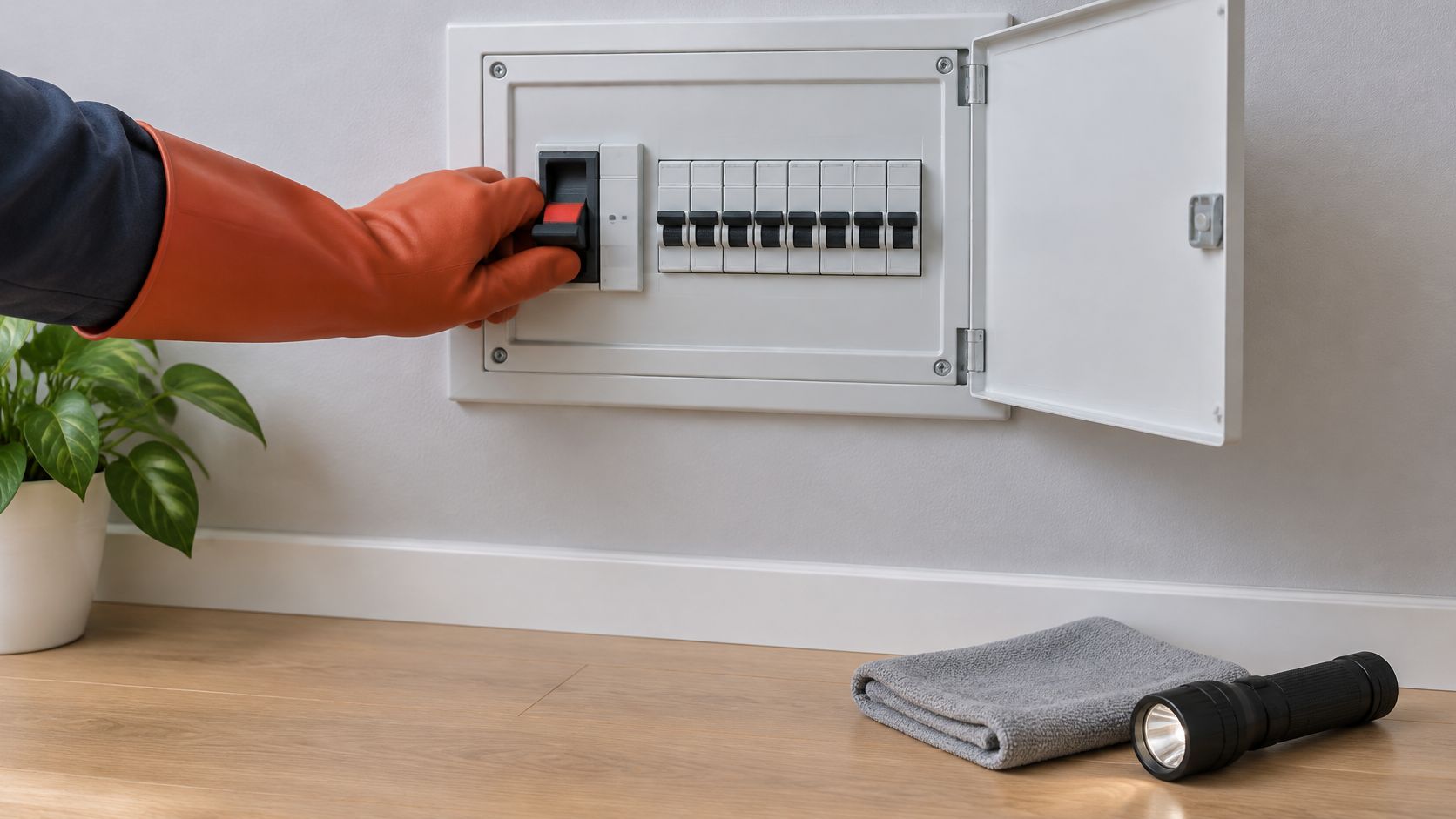

Billedet viser betjening udefra. Det er ikke en opfordring til at åbne et elskab eller arbejde bag afdækningen.

Hvorfor du ikke selv skal åbne tavlen

Et betjeningsgreb og en blotlagt ledningsforbindelse er ikke samme situation. Når afdækningen fjernes, kan værktøj, skruer eller ledningsstumper skabe en utilsigtet forbindelse.

Sikkerhedsstyrelsens vejledning om arbejde på installationer beskriver blandt andet begrænsning til ét blotlagt potentiale ad gangen, isolering af frie ledningsender og afskærmning af spændingsførende og ledende dele. Det er faglige arbejdsforanstaltninger, ikke en gør-det-selv-procedure.

At slå en gruppe fra er en brugerhandling. At dokumentere, at et arbejdssted er sikkert at arbejde på, er en faglig opgave.

Hos El-Team Sjælland ApS er vores elektrikere autoriserede og har erfaring fra både private hjem og erhverv. Ved systematisk el-fejlfinding bruger vi dine observationer som udgangspunkt og dokumenterer det, undersøgelsen viser.

Sådan genkender du kortslutning og skelner den fra andre fejl

Et smæld og en automatsikring, der udløser straks, er tydelige tegn på, at noget skal undersøges. Brændt lugt, brun eller sort misfarvning, knitren og et varmt stik kræver også opmærksomhed. Du skal ikke røre ved en mistænkt forbindelse for at mærke efter.

Flimrende lys er et mere uklart symptom. Det kan begrunde kontrol, men beviser ikke en kortslutning. Vi skelner mellem det, du kan observere, og den årsag, vi efterfølgende kan dokumentere.

Mønstret giver spor, ikke et endeligt svar

• Overbelastning er en mulighed, når afbrydelsen opstår efter nogen tids samtidig brug af flere apparater. Sammenhængen med den samlede belastning er vigtigere end ét bestemt apparat.

• Fugt bør undersøges, hvis fejlen følger regn, fugtige forhold eller brug af udendørs installationer. Her er det nyttigt at vide, om det er gruppens automatsikring eller HPFI-afbryderen, der falder.

• Et defekt apparat er mistænkeligt, hvis afbrydelsen konsekvent hænger sammen med netop dets brug. Apparatet skal ikke tilsluttes igen og igen for at bevise sammenhængen.

• Den faste installation kræver særlig opmærksomhed, hvis samme gruppe udløser med de løse apparater frakoblet. Husk, at fast tilsluttet udstyr stadig kan være forbundet.

Den tidligere beskrevne forskel mellem beskyttelserne betyder konkret, at en fase-nul-kortslutning kan give høj strøm uden den jordfejl, som RCD'en reagerer på. Derfor erstatter den ikke sikringernes funktion, som beskrevet i Sikkerhedsstyrelsens vejledning om overstrøms- og fejlbeskyttelse.

Brug en enkel logbog

Skriv tidspunkt, vejr, aktive apparater, hvilken afbryder der udløste, og om fejlen kom under fugtige forhold eller høj belastning. Notér også nyligt elarbejde eller boring i vægge. Skriv det, du ved, uden at forsøge at fremprovokere fejlen.

Bolius anbefaler systematisk at identificere gruppen, frakoble apparater og tilslutte dem enkeltvis. Den fremgangsmåde er kun relevant uden faresignaler og med uskadt, tørt udstyr. Samme vejledning anbefaler at teste HPFI/RCD to gange årligt, fordi mekanismen kan blive træg.

En god logbog beskriver, hvad der skete. Den behøver ikke indeholde din egen diagnose.

Gentagne eller uforklarlige udløsninger skal ikke accepteres som gammel el. Stop og kontakt os, hvis fejlen vender tilbage, eller du oplever lugt, knitren, varme eller misfarvning. Ved røg og ild følger du nødproceduren ovenfor.

Forebyggelse, der holder kortslutning ude af din el-installation

Forebyggelse handler om at holde installation, brug og beskyttelse afstemt. En ny komponent hjælper kun, hvis den passer til resten af kredsen. Derfor bør vedligehold både omfatte synlige forhold og den dokumentation, der ligger bag installationen.

En tjekliste til ejeren og den faglige service

• Hold tavlens afdækninger intakte. Se efter synlige skader uden at åbne tavlen. Få kontrollen tilpasset installationens tilstand, anvendelse og eventuelle ændringer.

• Følg rutinen for HPFI-test. Brug testknappen efter fabrikantens anvisninger og den tidligere nævnte anbefaling. Hvis afbryderen ikke reagerer, skal forholdet undersøges. Testknappen erstatter ikke en faglig kontrol af installationen.

• Lad kabel og sikring blive vurderet samlet. En forsyning til en garage eller et udendørs anlæg skal vurderes ud fra både belastning, kabellængde og fejlforhold. Samme kabeltykkelse betyder ikke automatisk samme betingelser overalt.

• Tilpas materiellet til fugt og omgivelser. Stik og dåser skal have en egnet kapsling, herunder relevant IP-klasse. Undgå at bruge almindelige forlængerledninger som permanent løsning i fugtige rum.

• Lad samlinger indgå i service. En fagperson skal vurdere klemmer og forbindelser og efterspænde, hvor det er relevant efter fabrikantens anvisninger. Tilfældig efterspænding kan ikke stå i stedet for undersøgelse af varmgang.

• Tag slidte ledninger ud af brug. Udskift beskadigede stikpropper og tilledninger korrekt. Før ikke kabler gennem døre eller under tæpper, hvor skader kan blive skjult.

• Gem dokumentationen efter ændringer. Nye installationer og ændrede kredse skal verificeres. Oplysningerne gør det lettere at vurdere senere fejl og udvidelser.

Beskyttelsen skal passe i begge ender af fejlområdet

Ved projektering og verifikation skal både mindste og største forventede kortslutningsstrøm bestemmes. Den største bruges til vurdering af udstyrets belastningsevne, mens den mindste er afgørende for, om beskyttelsen afbryder tilstrækkeligt hurtigt ved det fjerneste punkt.

Kontrollen kan ske ved anerkendt beregning, fabrikantdata eller måling efter Sikkerhedsstyrelsens vejledning om verifikation af mindre elinstallationer. Automatsikringens udløsekarakteristik og brydeevne skal passe til forholdene, ikke kun dens mærkestrøm og kabeltværsnittet.

Det er særligt relevant ved varmepumper, solcelleanlæg, ladestandere og længere udendørs forsyninger. En større sikring er ikke forebyggelse og må aldrig bruges som genvej uden den nødvendige vurdering.

Private boliger, erhvervsejendomme og produktionsmiljøer kræver samme disciplin, selv om brugen er forskellig. El-Team Sjælland ApS udfører service, installationer og tekniske løsninger i alle disse miljøer.

Kontakt en autoriseret elinstallatør, før fejlen kommer igen

En sikring, der springer igen og igen, er et mønster, ikke en tilfældighed. Du behøver ikke kende fejlens navn, før du kontakter os. En beskrivelse af symptomet er nok til at begynde vurderingen, især ved tilbagevendende afbrydelser, faresignaler eller mistanke om fejl i tavlen og den faste installation.

Ældre installationer og ændringer uden dokumentation kan også begrunde en undersøgelse. Det betyder ikke automatisk, at alt skal udskiftes. Vi skal først finde ud af, hvad der er galt.

Fra logbog til dokumenteret afhjælpning

Som autoriseret elinstallatør med erfaring i både private hjem og erhverv tager vi udgangspunkt i dine oplysninger og tilpasser undersøgelsen til fejlen. Din logbog hjælper os med at skelne mellem defekt apparat, fugt, overbelastning og fejl i den faste installation:

• Visuel kontrol af tavle, relevante samlinger og stikdåser.
• Isolationsmåling mellem ledere og jord samt mellem lederne, hvor det er relevant.
• Måling af kortslutningsimpedans til vurdering af beskyttelsens udkobling.
• Kontrolleret test af RCD og relevante afbrydere.

Vi udbedrer den fundne fejl med egnede komponenter, dokumenterer resultatet og rydder op efter arbejdet. Ved akutte elproblemer og strømsvigt tilbyder vi hjælp døgnet rundt. El-Team Sjælland ApS har adresse på Naverland 8, 1, 2600 Glostrup.

Kontakt os på info@elteamsj.dk med en kort beskrivelse af symptomet, hvilken gruppe der udløser, og hvor ofte det sker. Vedlæg gerne din logbog, så vi kan vurdere næste praktiske skridt og aftale, hvornår vi kan komme ud. Er situationen akut, skal du ringe frem for at afvente svar på en e-mail.
